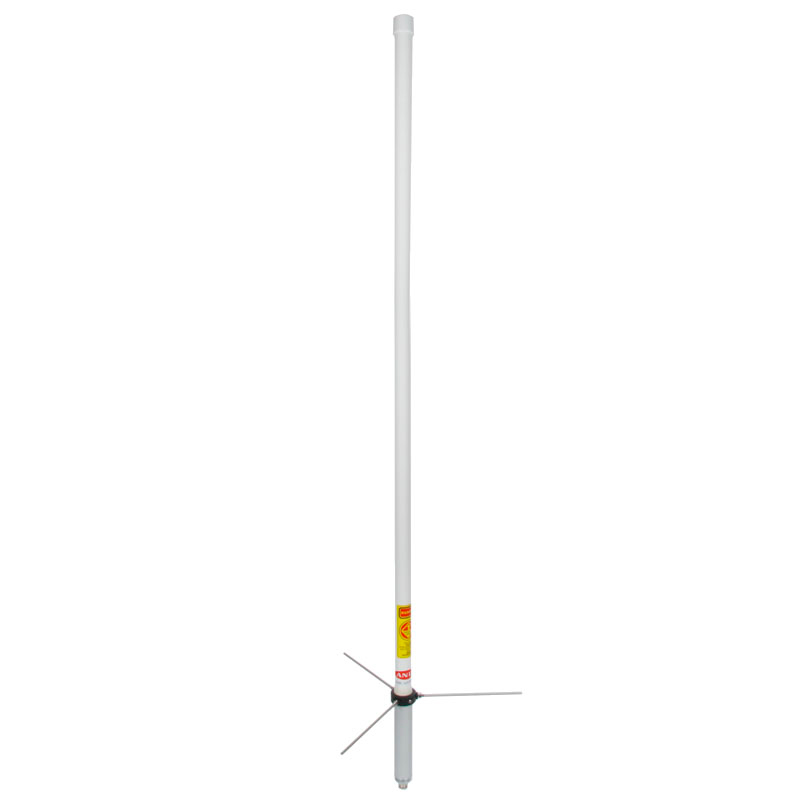

Антенна Anli A-200 MU-N - базовая всенасправленная антенна UHF диапазона со сравнительно высоким усилением, достигнутым за счет использования 3-х коллинеарных излучающих элементов. Фазосдвигающие дроссели, соединяющие между собой излучающие элементы, обеспечивают их синфазное питание. Благодаря этому достигается узкая ДН с максимумом перпендикулярным оси антенны. Корпус антенны изготовлен из трехслойного фибергласса с перекрестной намоткой и обладает повышенной устойчивостью к большим ветровым нагрузкам.
Базовая антенна Anli A-200 MU-N поставляется настроенной на диапазон 400-420 МГц, перестройка на другие диапазоны осуществляется согласно инструкции путем укорочения излучающих элементов. Питание антенны осуществляется заземленным автотрансформатором. Антенны UHF диапазона поставляются с разъемом N (розетка). Стационарная антенна A-200MU-N успешно эксплуатируется на рынке СНГ - с 1995 г.
Достоинства базовой антенны Anli A-200 MU-N:
- Небольшой вес и высокая ветровая нагрузка.
- Низкое значение КСВ в широком диапазоне частот UHF (400-512 МГц).
- Антенна удобна при установке на фасадах зданий и трубостойках.
- Привлекательная стоимость.
- Простая установка и настройка.
- Высокое качество исполнения.
- Антенна имеет увеличенный срок службы.
Правильно собранная антенна Anli A-200 MU-N обладает заявленными параметрами и не требует дополнительной настройки. Стыковка антенны с аппаратурой осуществляется с помощью фидера необходимой длины. Прокладка фидера вдоль мачты, ввод в здание и подключение к аппаратуре должно осуществляться с учетом нормативов по грозозащите с применением заземлителей и грозоразрядников. Изделие не требует специального технического обслуживания. В процессе эксплуатации антенны не реже чем 1 раз в полгода необходимо визуально осматривать состояние креплений антенны, фиберглассового корпуса, фидера и в/ч разъёмов. В случае обнаружения механических повреждений необходимо принять меры по их устранению.
Установка антенны Anli A-200 MU-N: Окружающие близко-расположенные объекты, такие как деревья, линии электропередач, другие антенны и т.д. могут существенно ухудшить работу изделия. Установка антенны осуществляется на мачту диаметром 30-70 мм и должна производиться как можно выше и как можно дальше от окружающих объектов. При установке на здание антенну необходимо располагать как минимум на расстоянии 1/4 длины волны (λ/4) от стены здания.

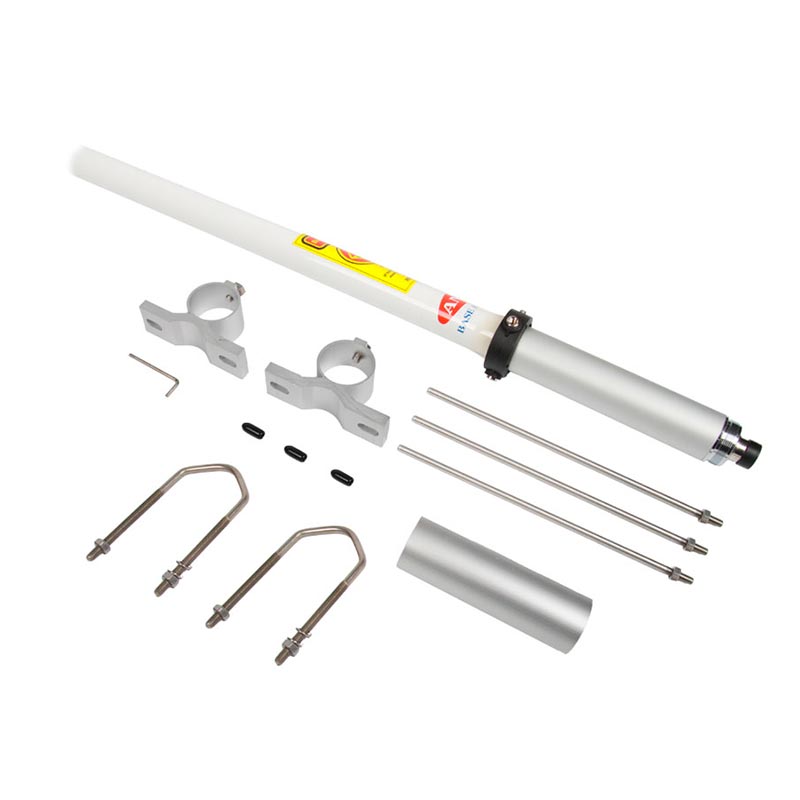

Комплект поставки Anli A-200 MU-N:
- Согласующее устройство с излучающими и фазосдвигающими элементами в разборном фиберглассовом корпусе - 1 комплект.
- Противовесы - 3 шт.
- Крепление к мачте - 1 комплект.
- Транспортная упаковка.
- Инструкция по сборке и установке.
Американский производитель добился высокого качества сборки на производстве в Тайване, что в несколько раз увеличивает срок эксплуатации антенны, защищает ее от влаги, коррозии и УФ-лучей. Поэтому ее легко и быстро собрать, установить и настроить где угодно. Базовая антенна Anli A-200 MU-N имеет очень хорошие отзывы покупателей, т.к. эффект от ее использования очевидный.
Электрические параметры
- Диапазон рабочих частот 400-512 МГц
- Усиление антенны 8 дБ
- Поляризация Вертикальная
- Дальность связи до 50 км
- Ширина ДН в E-плоскости 28°
- Импеданс 50 Ом
- Коэффициент стоячей волны (КСВ), не более 1,2
- Максимальная подводимая мощность 200 Вт
Конструктивные особенности
- Тип антенны Коллинеар 3x5/8 λ
- Материал изделия фибергласс, латунь, дюралюминий
Механические параметры
- Тип разъема N-female (гнездо)
Условия эксплуатации
- всепогодная
- Ветровая нагрузка 160 км/ч
- Температура эксплуатации от -45°C до +80°C
- Габариты 180 см
- Вес 1,8 кг
