Быстроразворачиваемый комплекс СПЛАВ БРК "Стая" представляет собой систему автономной охраны объектов и состоит из автономных уличных пассивных инфракрасных и вибрационных извещателей, приемо-передающего модуля с выносной GSM антенной и радиоблока постановки / снятия системы с охраны.
Извещателями используется радиоканал 869.25 МГц, длина приема-передачи - до 800 метров. Управление по GSM-каналу.
Возможна комплектация одного комплекса СПЛАВ-БРК "Стая" автономными извещателями с общим количеством до 20 штук:

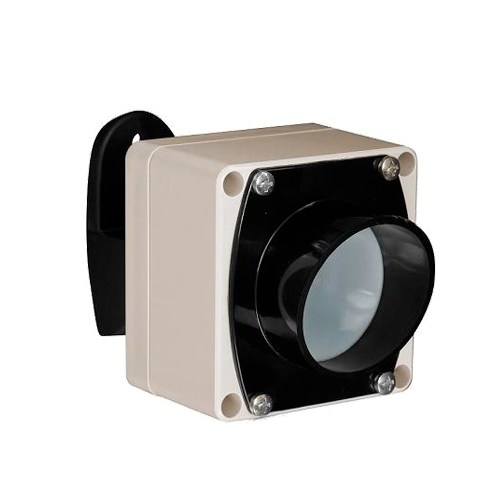

СПЛАВ L50RAm - автономный цифровой пассивный инфракрасный извещатель с линейной зоной длиной 50 метров (30 метров в уличных условиях) и высотой /шириной зоны на максимальном расстоянии - 2 х 3 метра. Предназначен для организации мобильного или стационарного рубежа охраны периметра.
СПЛАВ L70RAm - автономный цифровой пассивный инфракрасный извещатель с линейной зоной длиной 70 метров (50 метров в уличных условиях) и высотой /шириной зоны на максимальном расстоянии - 2 х 3 метра. Предназначен для организации мобильного или стационарного рубежа охраны периметра.
СПЛАВ V10RAm - автономный уличный извещатель c объемной зоной (90 градусов по горизонтали, 30 градусов по вертикали) с дальностью обнаружения до 25 метров (10 метров в уличных условиях).

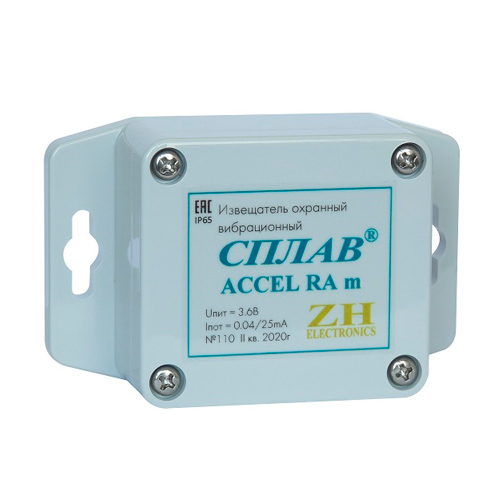

СПЛАВ ACCEL RAm - автономный точечный вибрационный извещатель предназначен для обнаружения вибрации, изменения положения, попытки взлома охраняемого объекта. 15 градаций чувствительности, режим адаптивной чувствительности. Дальность передачи до 1 км.
Кроме извещателей в состав СПЛАВ-БРК "Стая" входит:

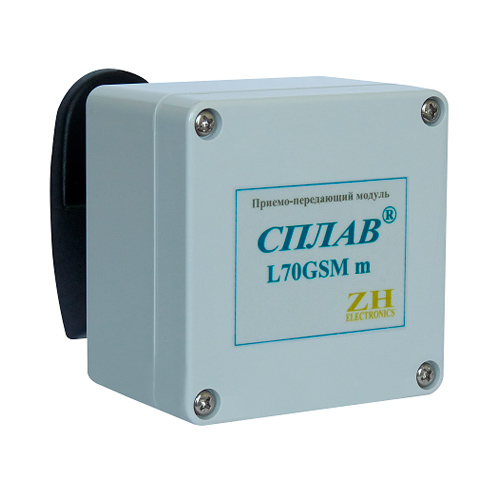

Приемо-передающее устройство СПЛАВ L70GSM m для ретрансляция тревог в смс-сообщения с передачей до 50 км до базовой вышки GSM (требуется сим-карта).

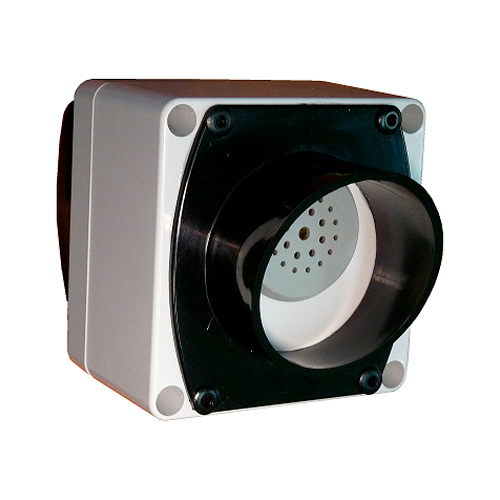

Автономная уличная сирена СПЛАВ Siren m.

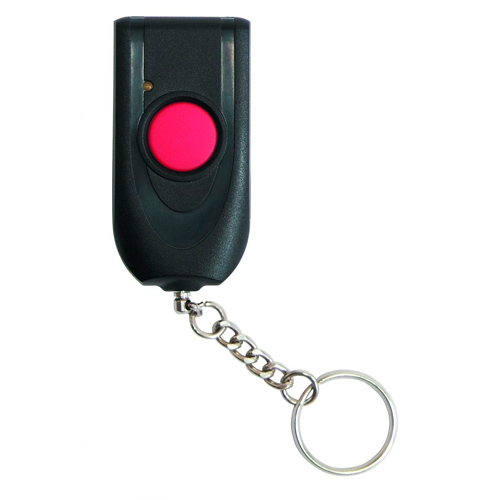

Радиокнопки управления вкл-выкл системой TM m и/или приемник-брелок 10 каналов RM m.
Пример организации охранного комплекса СПЛАВ БРК "Стая" (8 извещателей L50RAm и два извещателя V10RAm):
На представленной выше схеме охрана периметра и входных зон осуществляется автономными уличными пассивными инфракрасными извещателями. Сигналы тревоги приходят по радиоканалу (удаленность до 500 м) на приемо-передающий модуль, а далее передаются по сети GSM (с выносной GSM антенной удаленность - до 30 км) на сотовый телефон ответственного за охрану.
На представленной схеме охрана периметра и входных зон осуществляется автономными уличными пассивными инфракрасными извещателями. Сигналы тревоги приходят по радиоканалу (удаленность до 500 м) на приемо-передающий модуль, а далее срабатывает сирена (105 dB), оповещение на брелок охранника и передается оповещение по сети GSM (с выносной GSM антенной удаленность - до 50 км) на сотовый телефон ответственного за охрану.
Зоны обнаружения:
Для извещателей «СПЛАВ L50RAm»:

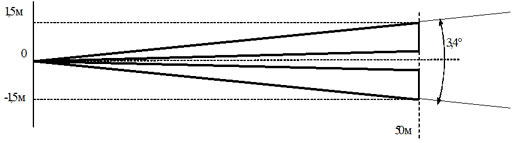

Вид сверху

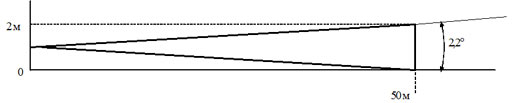

Вид сбоку
Для извещателей «СПЛАВ V10RAm»:

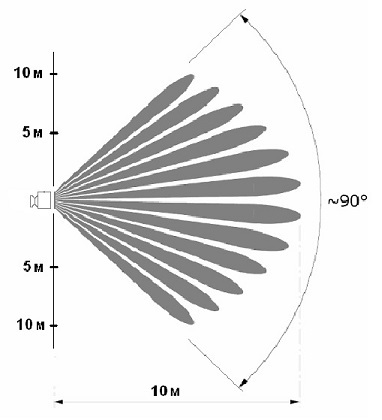

Вид сверху

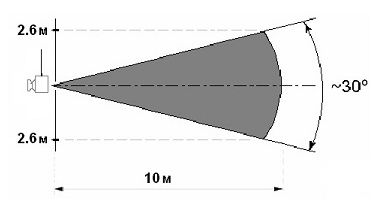

Вид сбоку
Основные технические характеристики:
- Дальность передачи тревожного сигнала извещателей «СПЛАВ L50RAm»,«СПЛАВ L70RAm», «СПЛАВ V10RAm», "СПЛАВ ACCEL RAm" - до 800 метров
- Время работы от одного источника питания:
- извещатель «СПЛАВ L50RAm»,«СПЛАВ L70RAm», «СПЛАВ V10RAm» - до 7 лет;
- извещатель "СПЛАВ ACCEL RAm" - до 5 лет;
- Температурный диапазон эксплуатации -40..+60 оС
Преимущества:
- автономный - не требует монтажа проводов питания и связи
- легко устанавливается, настраивается и прост в эксплуатации
- высокая мобильность - возможность легко перемещать и быстро конфигурировать периметр охраны
Особенности:
- требует периодической подзарядки или замены источника питания
- дальность передачи сигнала тревоги зависит от рельефа местности и наличия радиопомех

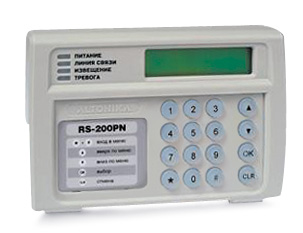

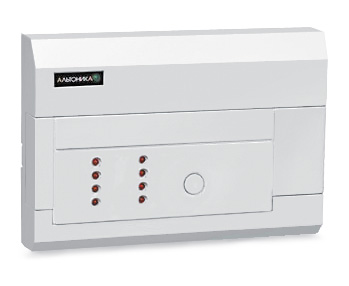

Возможна комплектация стационарными радиоприёмниками с контролем и протоколированием событий до 600 извещателей.
