Система охранной сигнализации начинают в крупных промышленных предприятиях начинает выстраиваться с проектного решения, изготавливаемого специализированной организацией.
В нашей статье мы расскажем на нескольких примерах, как организовать систему охранной сигнализации для небольшого предприятия – быстро и без сложных технических решений, требующих специальных знаний.
Но некоторые аспекты в статье будут интересны и для профессионалов в сфере инженерно-технической укрепленности объектов.
Итак, эффективная система охранной сигнализации начинается с грамотной оценки угроз и уязвимостей предприятия. Без этого этапа невозможно правильно определить, где и какие технические средства безопасности необходимы, а также на что следует обратить особое внимание при проектировании системы.
Угрозы, уязвимости и модель нарушителя
Угроза — это потенциальная возможность совершения несанкционированных действий, которые могут нанести ущерб предприятию (например, кража, проникновение, диверсия).
Уязвимость — это слабое место в системе защиты, через которое угроза может быть реализована.
Задача на первом этапе - выявить все потенциальные угрозы, оценить уязвимости различных участков объекта и составить модель нарушителя. Для этого нужно иметь представление о расположении объектов предприятия, входов и окон в здания, ограждения, расписания работы персонала и о прочих особенностях конкретного производственного объекта.
В статье мы не будем подробно останавливаться на создании модели нарушителя, методах выявления угроз и уязвимостей, с перейдем к конкретным системам охранной сигнализации с использованием извещателей СПЛАВ производства российской компании ООО «Журин Электроникс».
1. Проводные охранные системы
Системы сигнализации где питание приборов и извещение о тревоге приходит по проводным линиям очень распространены в проектных решениях для крупных и небольших предприятий. Приемные устройства, позволяющие подключать проводные извещатели с "сухими" контактами, представлены на рынке охранно-пожарных приборов в достаточно большом ассортименте, с различными модификациями, разных производителей и соответственно – стоимостью, от самого простого - приемно-контрольный прибор "Сигнал 20", до сложных иерархических систем с интеграцией с видеосистемами, контролем доступа и возможностями искусственного интеллекта. Поэтому мы не будем рассматривать пример конкретной системы сигнализации с проводными извещателями, а рассмотрим какие извещатели могут применяться для таких систем:
Проводные оптико-электронные пассивные инфракрасные однопозиционные извещатели извещатели ООО «ЖУРИН ЭЛЕКТРОНИКС»:
- СПЛАВ L50 - линейная зона обнаружения длиной 50 метров (30 метров в уличных условиях);
- СПЛАВ L70 - линейная зона обнаружения длиной 70 метров (50 метров в уличных условиях);
- СПЛАВ V10мини - объёмная зоны обнаружения длиной до 25 метров в помещении, до 10 метров на улице;
- Модификация этих извещателей, специально для работы в составе популярного охранного комплекса "Мурена-К" - СПЛАВ L50M, СПЛАВ L70M.
Проводные извещатели СПЛАВ характеризуются широким диапазоном напряжения внешнего питания 4-30 В. Имеют интегрированный кронштейн. Уличное исполнение со степенью защиты оболочки IP65 позволяет выдерживать температурный диапазон эксплуатации от -40 до +60 С.

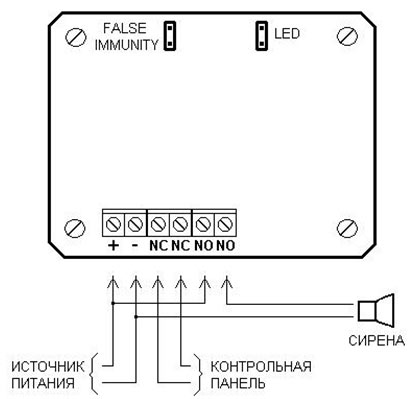

Эти извещатели имеют пару нормально-замкнутых и нормально-разомкнутых контактов. Это позволяет выстраивать систему охранной сигнализации не только с использованием приемно-контрольных приборов, но и простейшие системы с одним пробором и маломощным звуковым или световым оповещателем.
Например, для охраны серверной комнаты или помещения для хранения денежных средств возможно создание простейшей схемы сигнализации с извещателем СПЛАВ L50 и зумером:

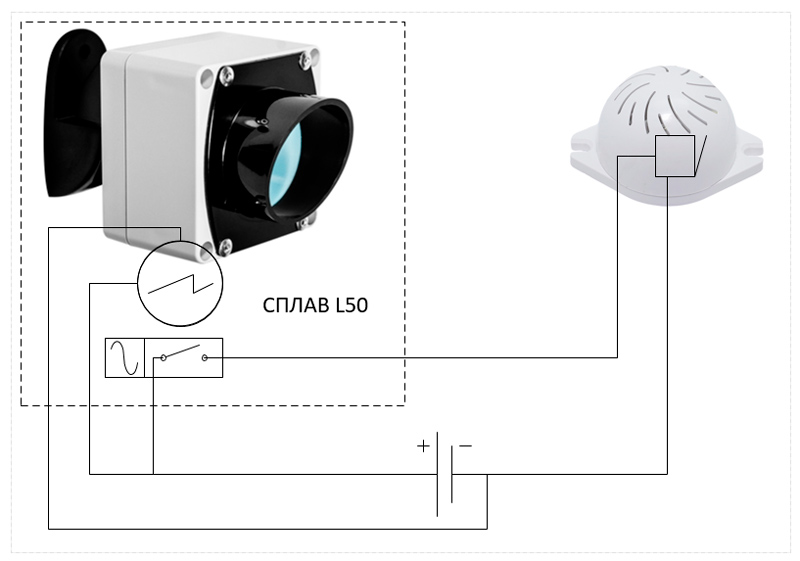

Модификация извещателя СПЛАВ L50K позволяет создавать простейшую систему сигнализации с прямым подключением световых и звуковых оповещателей, ревунов и т.д. с напряжением питания 12 В и током потребления до 2 А. Постановка и снятие с охраны осуществляется с помощью радиобрелка.
Такой вариант подойдет для охраны отдельно стоящего склада (при наличии линии электроэнергии) при наличии поста охраны поблизости.
Недостатком проводных охранных систем является необходимость прокладки кабельных трасс от приемного устройства до извещателя. При изменении конфигурации охранного периметра придется опять тянуть провода. А в некоторых случаях охранный периметр не закрыт ограждением (карьеры, поля и т.д.).
Компания ООО «ЖУРИН ЭЛЕКТРОНИКС» специализируется на разработке и изготовлении охранных извещателей с автономным питанием и передачей тревожных извещений по радиоканалу. Варианты охранных систем с использованием радиоканала предлагаем к рассмотрению далее.
2. Охранные системы с радиоканалом
Радиоканальные охранные системы представлены извещателями:

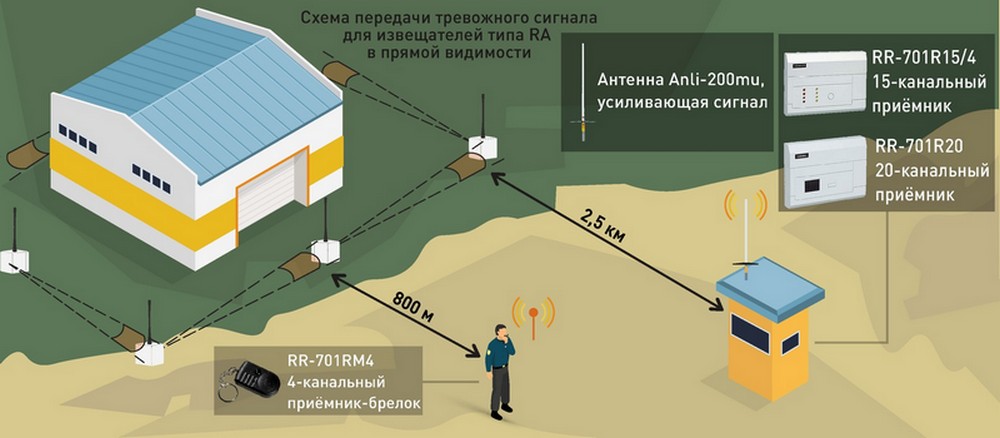

Пример организации схемы сигнализации на основе радиоканала РифРинг (RR-701, RS-201):
Извещатели с радиоканалом RR-701, RS-201:
- СПЛАВ L50RA, СПЛАВ L70RA – с линейной зоной обнаружения;
- СПЛАВ V10RA – с объемной зоной обнаружения;
- СПЛАВ ACCEL RA – точечный извещатель обнаружения вибрации.
Если инфракрасные извещатели по своим характеристикам и принципам обнаружения аналогичны проводным с той же маркировкой, то СПЛАВ ACCEL RA использует другой принцип обнаружения – он крепится на поверхность (для крепления к металлическим предметам внутри извещателя имеется ниодимовый магнит) и выдает тревожное извещение при обнаружении вибрации – при попытке взлома двери, разбития окна, пролома стены, перемещения предмета.

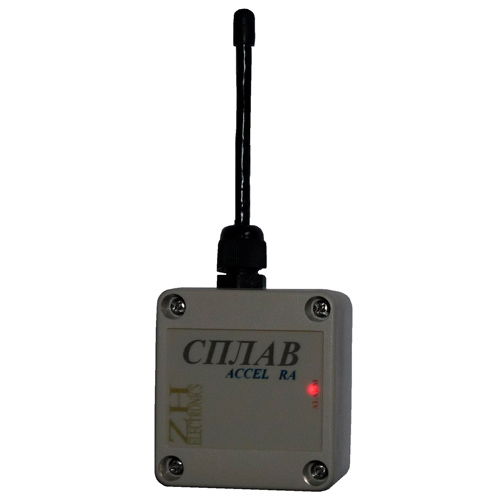

Извещатель СПЛАВ ACCEL RA может использоваться для охраны предметов, заборов, дверей, сейфов, транспортных средств, музейных экспонатов, производственного оборудования и т.д.
Он также рассчитан на работу вне помещения (степень защиты оболочки IP65) при температуре окружающей среды от -40 °С до +55 °С.
Питание автономных извещателей осуществляется от батареи типоразмера АА напряжением 3.6 В (входит в комплект поставки), с расчетным временем автономной работы до 7 лет при условии одной тревоги в день. Ток потребления в дежурном режиме не выше 20 мкА.

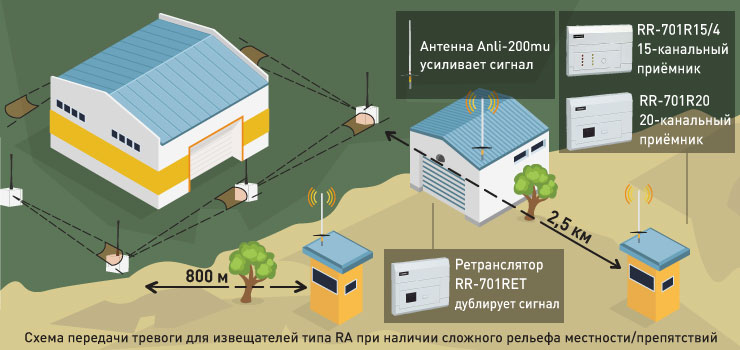

Извещатели с радиоканалом 433 МГц (РифРинг-701TM, «Альтоника») позволяют передавать сигнал тревоги на расстояние до 800 метров (брелок RR-701RM4), а на стационарный приемник с выносной антенной - до 2500 метров. То есть системы сигнализации на основе извещателей с радиоканалом РифРинг (RR-701, RS-201) подходят для объектов, где самый удаленный объект охраны будет не более 2500 метров.
Возможно увеличение дальности передачи сигналов тревоги от извещателей до приемного устройства за счет использования ретранслятора RR-701RET:

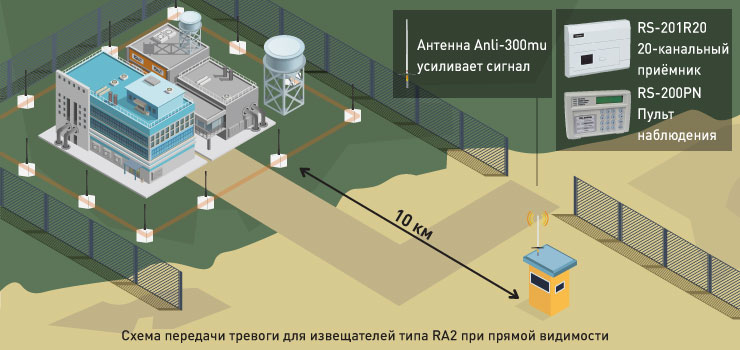

ООО «ЖУРИН ЭЛЕКТРОНИКС» разработана серия извещателей с радиоканалом РифРинг с увеличенной дальностью передачи:
- СПЛАВ L50RA2, СПЛАВ L70RA2 – с линейной зоной обнаружения;
- СПЛАВ V10RA2 – с объемной зоной обнаружения.
С выносной антенной Anli-300 возможет прием синалов тревоги от извещателей этой серии на удалении до 10 000 метров.
Извещатели с радиоканалом LoRa:

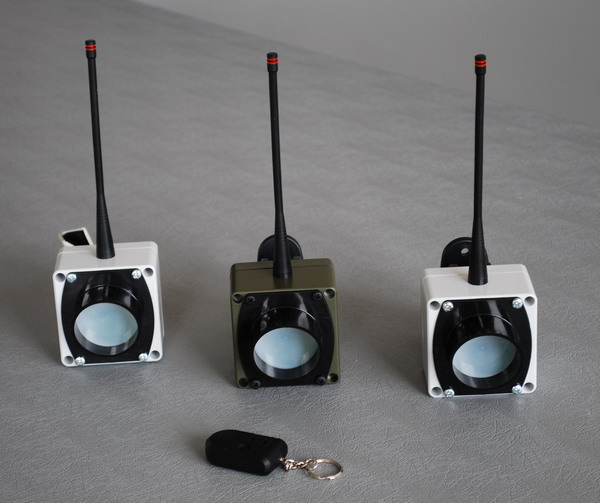

В 2020 году ООО «ЖУРИН ЭЛЕКТРОНИКС» разработаны и запущены в производство извещатели на радиоканале LoRa (Long Rang):
- СПЛАВ L70RA LoRA, СПЛАВ L50RA LoRA – линейные до 70 и 50 метров,
- СПЛАВ V10RA LoRA – объемный,
- СПЛАВ ACCEL LoRA - вибрационный.
Дальность передачи тревожного радиосигнала извещателей СПЛАВ с радиомодулем LoRa на стационарный приёмник с выносной антенной - 15 000 м, что значительно превышает возможности радиоканала РифРинг.
Для приема сигналов тревоги от извещателей СПЛАВ с радиомодулем LoRa применяется стационарный приемник СПЛАВ RD LoRA с интерфейсом RS-485. Поэтому возможно интегрирование СПЛАВ RD LoRA в компьютерную систему безопасности с программным обеспечением, поддерживающим интерфейс RS-485, подключение блока выносной индикации RS-200BVI (информационная емкость 64 извещателя) и использованием совместно с RS-200PN (до 300 извещателей, протоколирование событий).
Следует учесть, что приемнику СПЛАВ RD LoRA требуется питание от внешнего источника - 12 В.
Для оповещения о тревоге поста охраны может применяться мобильный приемник СПЛАВ RM LoRa с возможностью подключения до 100 извещателей СПЛАВ.
Систему охраны с использованием радиоканала легко масштабировать, то есть добавить новые извещатели не составит труда. Легко изменить охранный периметр, установить извещатели скрытно или замаскировать их - к автономным извещателям не требуется проводить новые кабельные линии.
Специально для удовлетворения требований федерального законодательства России (например, 256-ФЗ) извещатели СПЛАВ с радиоканалом LoRA оснащены средствами контроля вскрытия корпуса и разряда батареи.
Преимуществом автономных извещателей СПЛАВ производства российской компании ООО «ЖУРИН ЭЛЕКТРОНИКС» является большой срок работы без замены источника питания - до 7 лет. Это явилось результатом многолетней разработки алгоритма работы и собственной элементной базы.
Часто бывает, что организации необходимо быстро создать временную систему охраны периметра. Примером этого может служить строительная площадка, место временного складирования товарно-материальных ценностей, временная автостоянка.
Для таких случаев наша компания разработала быстроразворачиваемые мобильные охранные комплексы.
3. Быстроразворачиваемые мобильные комплексы

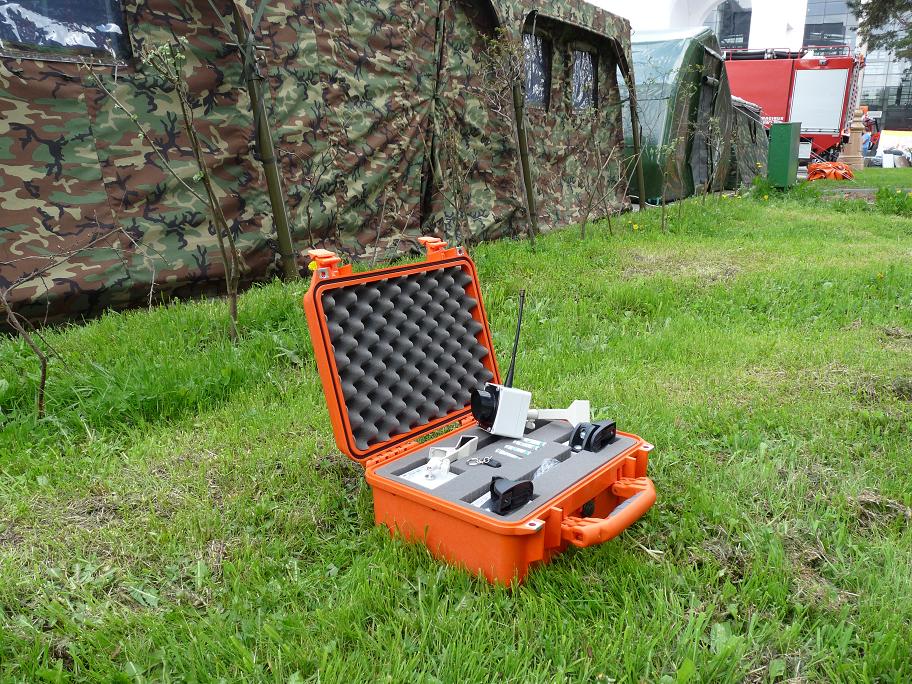

Типовой быстроразворачиваемый автономный мобильный комплекс СПЛАВ БРК-4 состоит из четырех автономных охранных извещателей с радиоканалом 433 МГц (РифРинг-701TM, «Альтоника») в любой комбинации (L50RA, L70RA, V10RA, Accel RA) и мобильного приёмника тревог "RR-701RM4".
Такой комплекс легко и быстро развернуть и настроить, таким образом обеспечив качественную охрану объекта.
Три варианта крепления извещателей – стационарный кронштейн, тренога, кронштейн типа «прищепа» и магнит (у вибрационных извещателей Accel).
Для переноса и хранения комплекса в комплекте имеется пылевлагозащищённый корпус.
БРК - идеальный вариант для быстрого развертывания системы контроля локальных зон, периметров в любой местности. Извещатели СПЛАВ обеспечивают высокое качество обнаружения нарушителей. Использование быстроразворачиваемых автономных мобильных комплексов «СПЛАВ-БРК» повышает безопасность личного состава патрульных, караульных, охранных служб. Наши комплексы часто используются при проведении спецопераций службами ФСБ, МВД, МЧС РФ.

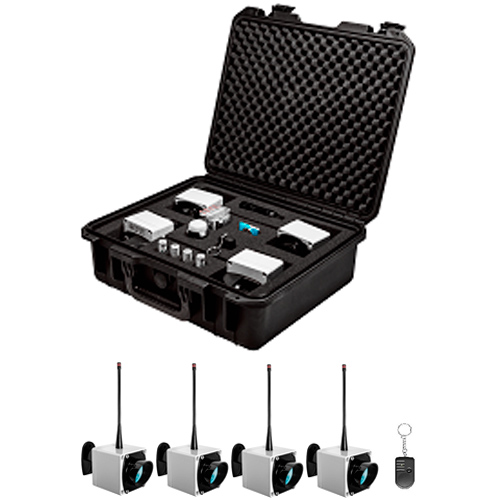

Имеются унифицированные комплексы, например, СПЛАВ-БРК4х70 АСДП. 425919.001-01 содержит комплект из 4-х охранных извещателей СПЛАВ L70RA. С помощью него можно обеспечить охрану периметра или протяженного участка – до 280 м.
Комплекс СПЛАВ-БРК4х50 АСДП. 425919.001 содержит объемный извещатель СПЛАВ V10RA или вибрационный СПЛАВ ACCEL RA. Этим БРК можно быстро обеспечить охрану склада, помещений офисного здания, несколько автомобилей или большегрузный автомобиль с ценным грузом.
Компания ООО «ЖУРИН ЭЛЕКТРОНИКС» может выполнить комплектацию комплекса СПЛАВ БРК с любой конфигурацией извещателей и приемных устройств по индивидуальным потребностям заказчика.
Следует отдельно остановиться на описании быстроразворачиваемого комплекса СПЛАВ БРК "Стая".
3.1. Быстроразворачиваемый автономный мобильный комплекс СПЛАВ БРК "Стая"
БРК "Стая" – новая разработка российской компании ООО «ЖУРИН ЭЛЕКТРОНИКС». Он представляет собой систему автономной охраны объектов и состоит из автономных уличных пассивных инфракрасных и вибрационных извещателей, приемо-передающего модуля с выносной GSM антенной и радиоблока постановки / снятия системы с охраны.
Извещателями используется радиоканал 869.25 МГц, длина приема-передачи - до 800 метров. Управление по GSM-каналу.
В состав одного БРК могут входить до 20 автономных извещателей на радиоканале с частотой 869.25 МГц (дальность 500м) с различным принципом обнаружения – линейные, объемные, вибрационные.
Сигнал тревоги от извещателей передается на приемо-передающий модуль СПЛАВ L70GSM m, который в свою очередь отправляет смс по GSM сети.
Приемо-передающий модуль СПЛАВ L70GSM m также является автономным и может работать до 2-х лет без подзарядки. Следует учесть, что для передачи сигнала по GSM сети модулю требуется сим-карта и положительный баланс оператора сотовой связи.
В БРК "Стая" может входить автономная уличная сирена СПЛАВ Siren m с громкостью 104 дБ.
Управление режимом включения и выключения охраны осуществляется брелоком "TM m".
А брелок-приемник "RM m" используется для дистанционного приема тревожных извещений сотрудником охраны на удалении 500 м от извещателей.
Пример организации охранного комплекса СПЛАВ БРК "Стая" (8 извещателей L50RA m и два извещателя V10RA m):
На представленной выше схеме охрана периметра и входных зон осуществляется автономными уличными пассивными инфракрасными извещателями. Сигналы тревоги приходят по радиоканалу (удаленность до 500 м) на приемо-передающий модуль, а далее передаются по сети GSM (с выносной GSM антенной удаленность - до 30 км) на сотовый телефон ответственного за охрану.
Другой пример организации охранного комплекса СПЛАВ БРК "Стая" (2 извещателя L70RA m и три извещателя V10RA m):
На представленной схеме охрана периметра и входных зон осуществляется автономными уличными пассивными инфракрасными извещателями.
Сигналы тревоги приходят по радиоканалу (удаленность до 500 м) на приемо-передающий модуль, а далее срабатывает сирена (105 dB), оповещение на брелок охранника и передается оповещение по сети GSM (с выносной GSM антенной удаленность - до 50 км) на сотовый телефон ответственного за охрану.
Таким образом комплекс СПЛАВ БРК "Стая" сочетает в себе преимущества высокой автономности работы извещателей по радиоканалу (до 7 лет без смены элемента питания) и почти неограниченную дальность передачи оповещений тревоги (зависит от покрытия сотовой сети).
Комплексом СПЛАВ БРК "Стая" можно полностью обеспечить потребности в системе охранной сигнализации для среднего производственного предприятия (до 156 тысяч кв.м.) или обеспечить контроль периметра протяженностью до 1400 метров.
Компания ООО «ЖУРИН ЭЛЕКТРОНИКС» может выполнить комплектацию комплекса СПЛАВ БРК "Стая" с любой конфигурацией извещателей и приемных устройств по индивидуальным потребностям заказчика.
3.2. Быстроразворачиваемый автономный мобильный комплекс СПЛАВ БРК "Браслет"

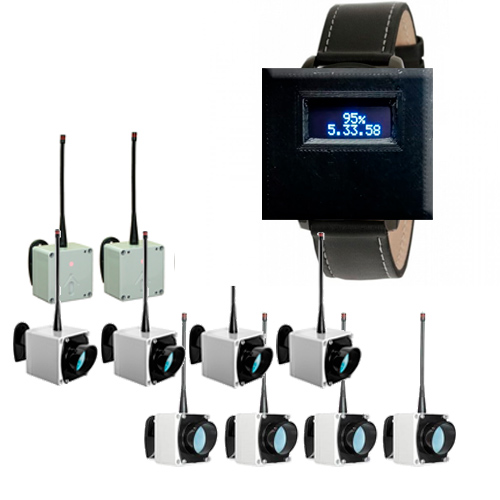

Быстроразворачиваемый комплекс СПЛАВ БРК "Браслет" аналогично другим состоит из автономных извещателей (до 10 штук), использующих радиоканал, и приемного устройства с возможностью постановки / снятия системы с охраны.
Извещателями используется двухсторонний радиоканал 433.92 МГц по технологии LoRa - дальность передачи тревоги до 7 500 км.
Автономный (до 10 дней без подзарядки) приемник-браслет "Braslet R" принимает тревожные и сервисные сообщения от 10 извещателей. Адресно управляет включением / выключением извещателей.
Возможна комплектация СПЛАВ БРК "Браслет" стационарными радиоприёмниками с контролем и протоколированием событий до 600 извещателей.
СПЛАВ БРК "Браслет" использует возможности радиоканала LoRa, что делает возможным применения его для охраны периметра протяженностью 700 метров при удалении поста охраны до 7,5 км. Например, это может быть отдельно расположенная складская территория, полигон, локальная стоянка большегрузного транспорта, нефтепровод и другой промышленный объект.
СПЛАВ БРК "Браслет" используют различные специальные службы государственных органов для организации оперативных мероприятий.
В заключительной части нашего обзора расскажем об организации системы охраны с помощью автономных извещателей с передачей тревоги по каналу GSM.
4. Охранные системы с GSM
Извещатели с GSM каналом представлены аналогично вышеописанным линейкам - двумя линейными ИК извещателями СПЛАВ L50GSM и СПЛАВ L70GSM, объемным СПЛАВ V10GSM и вибрационным СПЛАВ ACCEL GSM. Все извещатели СПЛАВ с модулем GSM полностью автономные - не требуют внешнего питания и линий связи.
Подробный обзор одного из них СПЛАВ L50GSM представлен в этой статье.
Уникальный и самый простой на наш взгляд способ организации охраны: один извещатель - самостоятельная автономная охранная система.
На предприятии или промышленном объекте такой извещатель можно использовать для охраны отдельных кабинетов или объектов: кабинет с сейфом, материальными ценностями или секретной документацией, автомобиль директора или инкассатора. Конечно извещатели с GSM-каналом легко перемещать: сегодня охраняем запасной вход в здание, завтра – кабинет директора.
Требования к ним стандартны как к любым GSM-гаджетам: наличие стабильной сети сотовой связи и положительного баланса на SIM-карте оператора.
Имеются быстроразворачиваемые комплексы с извещателями на GSM-канале. Компания ООО «ЖУРИН ЭЛЕКТРОНИКС» может выполнить комплектацию комплекса СПЛАВ БРК-GSM с любой конфигурацией извещателей по индивидуальным потребностям заказчика.
Компания ООО «ЖУРИН ЭЛЕКТРОНИКС» окажет консультацию по подбору конфигурации охранного комплекса промышленного или производственного предприятия с помощью извещателей СПЛАВ.
